适用范围

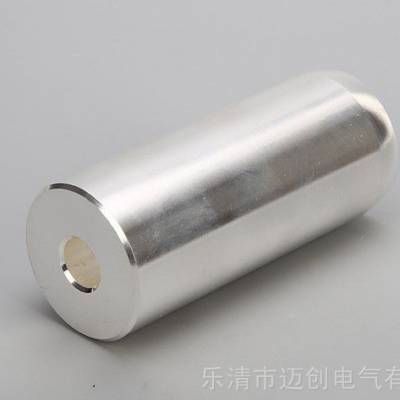

(VS1)系列户内真空断路器一次静触头用于ZN63(VS1)系列户内真空断路器，是真空断路器中核心导电开关元件。适用于交流50HZ,额定工作电压至24KV,额定工作电流至4000A开关控制回路。配套用于多家公司生产ZN63(VS1)系列的户内真空断路器。

VS1一次静触头型号与尺寸规格

VS1-630A静触头35*82、VS1-1250A静触头49*82、VS1-1600A静触头55*82、VS1-2000A静触头79*107、VS1-2500A静触头79*107、VS1-3150A静触头109*107、VS1-4000A静触头109*107

（又称：一次静触头、高压触头、户内真空断路器触头）

使用环境条件

A、海拔高度不超过2000m

B、周围空气的温度上限不超过+40℃

C、周围空气温度下限为-5℃

D、周围空气相对湿度不大于90%

E、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括电尘埃），尘埃污染会降低触头使用寿命。

制造工艺

铜材成型，银点焊接，防氧化镀银

产品安装

触头更换安装时，需先对比确认（原件与更换件有无差别），然后去尘，安装必须牢固，无明显摆动，触头安装后动静触头触点必须对准以***接触良好。

技术特性

根据触头触点的含银氧化镉的量分别为：88%，85%，40%，30%，凸轮控制器输入电压不高于109%额定电压，且无明显波动，环境污染较轻时，含88%，85%，40%银氧化镉触头电寿命达10万次以上，含30%银氧化镉触头电寿命可达5万次以上，混合银点，铜基点触头适用于分合次数较少的凸轮控制器。

什么是静触头和动触头?

用家用插座来比喻：插座是静触头,插头是动触头.在高压开关中,装在手车上的将开关接入系统的两臂即是动触头,固定不动的和静锄头配合使用的就是静触头。

开关柜静触头

静触头主要用在高压开关柜里，低压没有。

静触头装在开关柜触头盒里，一个开关柜装6个，ABC三相一相各2个。一次高压电通过断路器连接，和我们平时用的空开原理差不多，拿A相来说，进电源通过A相母排--断路器A相上--A相下，然后出去。

断路器上有ABC三相各2个动触头，动触头和静触头和我们用的笔和笔冒一样，刚好插入，但插入距离大于等于15mm。

开关柜领域中有三种静触头：

1种是用在可以开式开关柜中，断路器上的触臂上的触头为动触头，靠咬合静触头跟主回路链接。

第2种用在断路器或者复合开关中，静触头固定不动，靠动触头的移动来分合断路器或者开关，甚至起到开断电流的作用。

第3种用在接地刀上，原理和第2中一样。

电气触头是指两个导体或几个导体之间相互接触的部分，按结构和工作特点，可分为可断触头、滑动触头和固定触头三类。电气触头的性能好坏就直接决定了开关电器的质量，基本要求为：

1.结构可靠

2.接触电阻小而且稳定

3.通过规定的电流时发热稳定而且不超过热稳定性

4.通过短路电流时，具有足够的动稳定型和热稳定性

5.开关规定的短路电流时，触头不灼伤。不发生熔焊

自洁作用：指触头热稳定性良好，不被电弧容易灼伤，即使稍微灼伤也可以通过自身的物理结构等加以自动恢复，如动、静触头相对运动时产生摩擦，就会把灼伤表面抹掉，起到自洁作用。

“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 真空断路器是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿企业、发电厂、变电站中作为电器设备的保护和控制之用，特别适用于要求无油化、少检修及频繁操作的使用场所，断路器可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气设备用。1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计***。1920年瑞典佛加公司***次制成了真空开关。1926年等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。随着真空技术的发展，50年代美国才制成***批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，开始生产15千伏、分断电流为12.5千安的真空断路器。1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。80年代中期，真空断路器的分断能力已达100千安。 中国从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成***批6.7千伏、分断能力为600安的真空开关;随后又制成10千伏、分断能力为 1.5千安的三相真空开关。1969年华光电子管厂和西安高压电器研究所制成了 10千伏、2千安单相快速真空开关。70年代以后，中国已能独立研制和生产各种规格的真空开关。

国内主要依据标准编辑

JB/T 3855-2008《高压交流真空断路器》

DL/T 403-2017《高压交流真空断路器》

这里需要说明：IEC标准中并无与我国JB 3855相对应的***标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：

(1) 绝缘水平： 试验电压 IEC 中国

1min工频耐压(kV) 28 42(极间、极对地)48(断口间)

1.2/50冲击耐压(kV) 75 75(极间、极对地)84(断口间)

(2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。

(3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。

(4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。

2.真空断路器的主要技术参数 真空断路器的参数，大致可划分为***参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。

下表是***参数的列项说明，并以三种真空断路器数据为例。

表中所列各项参数，均须按JB3855和DL403标准的要求，在产品的型式试验中逐项加以验证，***终数据以型式试验报告为准。

真空灭弧室

按照开关型式不同有外屏蔽罩式陶瓷真空灭弧室、中间封接杯状纵磁场小型化真空灭弧室、内封接式玻璃泡灭弧室，其基本结构如下：

气密绝缘系统(外壳)

由陶瓷、玻璃或微晶玻璃制成的气密绝缘筒、动端盖板、定端盖板、不锈钢波纹管组成的气密绝缘系统是一个真空密闭容器。为了***气密性，除了在封接式要有严格的操作工艺，还要求材料本身透气性和内部放气量小。

导电系统

由定导电杆、定跑弧面、定触头、动触头、动跑弧面、动导电杆构成。触头结构大致有三种：圆柱形触头、带有螺旋槽跑弧面的横向磁场触头、纵向磁场触头。目前采用纵磁场技术，此种灭弧室具有强而稳定的电弧开断能力。

屏蔽系统

屏蔽罩是真空灭弧室中不可缺少的元件，并且有围绕触头的主屏蔽罩、波纹管屏蔽罩和均压用屏蔽罩等多种。主屏蔽罩的作用是：a防止燃弧过程中电弧生成物喷溅到绝缘外壳的内壁，从而降低外壳的绝缘强度。b改善灭弧室内部电场分布的均匀性，有利于降低局部场强，促进真空灭弧室小型化。c冷凝电弧生成物，吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。 [2]

操作机构

按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10电磁操作机构、CD17电磁操作机构、CT19弹簧储能操作机构、CT8弹簧储能操作机构。
