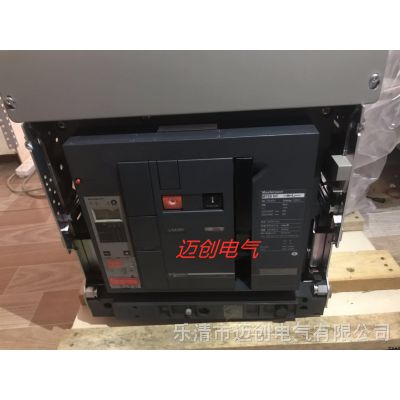

MT25N2-3P固定式2000A空气断路器配套控制器型号选型本条信息由乐清市迈创电气有限公司发布 施耐得框架/空气开关断路器MT25N2 3P F MIC 2.0 固定式2000A施耐得框架/空气/断路器MT25N2 3P D/O MIC 2.0 抽屉式 2500A施耐得框架MT32H1 MT25H1 MT20N2 MT16H1 H2-N2施耐得断路器维修 施耐得框架/空气/断路器MT25N2 3P D/O MIC 2.0 抽屉式 2000A 施耐得框架MT16 MT20 MT25 MT32 (MT/NW/MW) H1/H2/N2抽屉式外壳   施耐得MT25N2-3P固定式2000A

施耐得MT32H1/MT40H1/MT25H1/MT20H1/MT16H1/MT12H1/MT10H1议价原装梅兰框架断路器Masterpact控制器使用环境、安装尺寸、功能特点、产品分类、详细说明、框架断路器保护功能、接线图施耐得MT万能式断路器型号:MT06N1，MT08N1，MT10N1，MT12N1，MT16N1，MT08N2，MT10N2，MT12N2，MT16N2，MT20N2，MT25N2，MT08H1，MT10H1，MT12H1，MT16H1，MT20H1，MT25H1，MT32H1，MT40H1，MT08H2，MT10H2，MT12H2，MT16H2，MT20H2，MT25H2，MT32H2，MT40H2，MT40bH2，MT50H2，MT63H2，MT08H1b，MT10H1b，MT12H1b，MT16H1b，MT20H1b，MT25H1b，MT32H1b，MT40H1b固定式/抽屉式框架断路器电流:630A、800A、1000A、1250A、1600A、2000A、2500A、3200A、4000A、5000A、6300A短路拒动和分断能力高低没有必然联系。主要还是断路器选型不好，或本身质量有问题。另外，还有一个上下级匹配问题，越级跳闸很可能就是因为上下级不匹配。

一般区分框架和塑壳主要还是指额定电流，框架的额定电流要大许多，一般为630A（我知道的***可整定到200A）至6300A，而塑壳一般为6A至1600A。

MT智能控制器特点及用途

MT-ME智能模拟断路器采用大规模现场可编程门阵列、带保护的功率电子器件等原理制造，跳闸线圈按独立的回路设计，可以模拟6-110KV电压等级的三相及分相操作、单跳闸线圈断路器的动作行为，适用于电力系统、工矿企业、科研院所、专业院校、保护厂家选用，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备，动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，限度地降低实际断路器的动作次数，提高使用寿命，是继电保护试验工作的重要配套设备。

MT框架智能型断路器用途及适用范围:

智能型万能式断路器适用于交流50Hz额度电压660V（690V）及以下额定电流630A至6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能，选择保护***，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行（四遥）以满足控制中心和自动化系统的要求。断路器在海拨2000米时脉冲耐压8000V（不同海拨按标准修正，不超过12000V）该系列断路器不带智能控制器及传感器可作隔离器用，MT智能型万能式框架断路器开关柜一般做总开关用，广泛用于工矿企业变配电站，作为接通和断开正常工作电流以不频繁的电路转换。

MT框架断路器开关柜七种分断类型:

N1电流等级630A至1600A,分断能力50KA标准型适用于分断低等级短路电流。

N2电流等级800A至2500A,分断能力50KA适用于一般的应用场合。

H1电流等级800A至6300A,分断能力65KA适用于分断工业环境的高等级短路电流或两台变压器并联运行的电气系统中。

H1b电流等级800A至4000A,分断能力85kA适用于短路电流较大的工业行业。

H2电流等级800A至6300A,分断能力100KA高性能型适用于可能产生非常高短路电流的重工业领域。

H3电流等级800A至4000A,分断能力150KA 适用于既需要高性能的分断能力，又需要高水平配合的场合。

L1电流等级800A至2000A,分断能力150KA具有高限流能力，用以保护馈电单元或当变压器额定功率提高时，提高开关柜的性能水平。

原厂包装框架式断路器10KV都有这些常用的型号：

1、DW15系列万能式断路器。分为一般型和限流型两大类，适用于交流50Hz、额定工作电压至1140V、额定工作电流至4000A的陆上和煤矿井下配电网络中，用来分配电能、保护线路及电源设备的过载、欠电压和短路，也可用于保护电动机或在正常条件下作不频繁启动控制，是DW10系列的换代产品。

2、DW16系列万能断路器。具有较高的短路分断能力和良好的保护特性。操作方式分为手柄式、杠杆式及电磁铁式三种。其相间距离、安装尺寸和飞弧距离等技术指标与DW10系列断路器基本一致，它是DW10系列断路器理想的替代产品，主要用于中小容量电网作主保护开关。

3、DW17系列万能式断路器。是从AEG公司引进ME系列万能式断路器技术生产的产品。它适用于交流50Hz，额定工作电压380V、660V，额定电流630—4000A的配电网络中，用来分配电能、保护线路和电源设备（如发电机、整流装置等）免受过载、短路和欠电压等故障的危害，还能直接启动电动机，并具有选择性保护功能。

4、AEDW18)系列万能式断路器。是从日本三菱电机公司引进技术生产的产品，国内型号DW18。该系列产品通断能力大、体积小、功能齐全、性能稳定可靠，适用于交流50Hz、额定工作电压至660V，额定电流至3200A的电路中作配电保护用，也可在正常条件下用作线路的不频繁转换用。

5、DW45系列万能式断路器，是我国自行设计的第三代产品，其特点是智能性，具有结构紧凑、体积小、可靠性高、无飞弧等优点，可实现负载监控、显示、记忆、自动报警、具有通信接口等智能化功能，还可实现远距离遥控，主要技术指标已达到20世纪90年代国外同类产品的***水平。它主要用于交流50Hz、额定电压至660V、额定电流至6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。

框架断路器是相对于塑壳断路器而言的。由于这种断路器的额定电流大、开断容量大，所以动、热稳定要求都打，体积也大，不能用塑壳封装起来，而是装在用金属件组成的框架上，来加强断路器的整体强度，满足开断短路电流时可能产生的电动力作用。

整定值可以理解为断路器的跳闸条件，比如低电压保护，当整定值设置为100V的时候，当电压低于100V，断路器就会跳闸。另外，常用保护还有过流、速断、过负荷、过电压等。每种保护都有对应的整定值。整定值需要进行专门的计算，保护配置也需要根据实际需要来配置。

1 产品定义、基本组成、主要用途

2 产品选用及工程设计要点

2.1 在民用建筑设计中低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途，其选择原则除遵守低压电器设备的使用环境特征等基本原则（见工业与民用配电设计手册）外尚应考虑如下条件：

1：断路器的额定电压不应小于线路额定电压。

2：断路器额定电流与过流脱扣器的额定电流不小于线路的计算电流。

3：断路器的额定短路分断能力不小于线路中短路电流。

4：选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合。

5：断路器欠压脱扣器额定电压等于线路额定电压。

6：当用于电动机保护时，则选择断路器需考虑电动机的起动电流并使之在起时间内不动作。设计计算见“工业与民用配电设计手册”。

7：断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。

1：断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处预期短路电流，若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。

2：限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒内脱扣，故下级保护电器不宜用断路器实现选择性保护要求。

3：具有短延时的断路器，当其时限整定在延时时，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。

4：还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。

5：断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。

6：断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器，当线路末端发生单相接地短路时，短路电流不小于断路器瞬时或短延时过流脱扣器整定电流的1.5 倍。
