凸轮控制器的型号与主要技术参数

常用的国产凸轮控制器有KT10、KT12、KT14、KT16等系列，以及KTJ1-50/1、KTJ1-50/5、KTJ1-80/1等型号。

结构概述控制器的结构

在外壳内装有凸轮轴（1）、支柱（2）和固定在支柱上的接触系统（3）。接触系统做成转动式单断点，在动触头的杠杆（6）上带有滚子（5）；在定子回路接触系统上带有内衬陶土铁质灭弧罩；在部分转子电路接触系统上带有铁质灭弧罩（4）。控制器的定位是由定位棘轮（8），定位杠杆（7），定位弹簧（9）实现的。控制器制成保护式，具有钢板外壳，上下基座为铸铁制件。当凸轮轴转动时，接触系统按规定的程序关合和断开。

凸轮控制器的结构

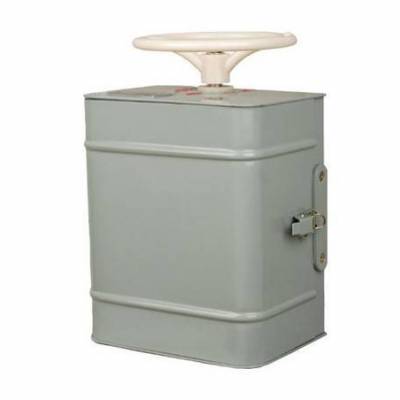

凸轮控制器是一种大型手动控制电器，是起重机上重要的电气操作设备之一，用以直接操作与控制电动机的正反转、调速、起动与停止。应用凸轮控制器控制电动机控制电路简单，维修方便，***用于中小型起重机的平移机构和小型起重机提升机构的控制中。

为凸轮控制器的结构原理。凸轮控制器从外部看，由机械结构、电气结构、防护结构等三部分组成。其中手轮、转轴、凸轮、杠杆、弹簧、定位棘轮为机械结构。触头、接线柱和联板等为电气结构。而上下盖板、外罩及灭弧罩等为防护结构。

当转轴在手轮扳动下转动时，固定在轴上的凸轮同轴一起转动，当凸轮的凸起部位顶住滚子时，便将动触点与静触点分开；当转轴带动凸轮转动到凸轮凹处与滚子相对时，动触点在弹簧作用下，使动静触点紧密接触，从而实现触点接通与断开的目的。

在方轴上可以叠装不同形状的凸轮块，以使一系列动触点按预先安排的顺序接通与断开。将这些触点接到电动机电路中，便可实现控制电动机的目的。

使用与维修

1控制器必须牢固地安装在墙壁或托架上。

2在接线时必须按控制器的电气原理接线，所有导线由基座下端两接线孔引出。

3在通电前，必须检查控制器、电动机、电阻器、保护屏、行程开关和制动电磁铁的连接是否正确，必须检查接地是否可靠，然后进行空载运转。若控制器转到*档位时，电动机未开始转动，则应停止供电查明原因后，方可继续起动。电动机从开始运转到速度稳定以后，控制器方可转到下一个位置，当由一个位置过渡到另一个位置时，冲击电流不应超过继电器整定动作电流。如欲停止电动机，应将控制器转回到起始位置（归零）。

控制器应定期检查，每周不应少于一次，并须遵守下列要求。

1在磨擦部位应保持有一薄层的润滑剂（可采用工业凡士林油）。

2触头的工作表面应无较大的熔斑，烧熔的部位可用细锉刀细致修理，但不允许使用砂纸修整。

3所有螺纹连接必须紧固，特别是触头和联结线部分，灭弧罩安装必须牢靠。

4清除控制器中的灰尘和泥土，可用压缩空气或干布擦抹。

5损坏了的零件应及时更换。
