KT12-25J/1/2/3/5/24F三相380V交流凸轮控制器KT12-60J/1 KT12-80J/1上海立新380V交流凸轮控制器KT12-60J/1 KT12-60J/2 KT12-60J/3 KT12-80J,KT12-80J/1 80A 起重凸轮控制器 交流凸轮控制箱,KT12-25J/5，KT12-25J/24F，KT12-80J/1交流凸轮控制器,KT12/KT14-63J凸轮控制器1动2静触头32A/60A/80A/100A***85%银点,起重凸轮控制器 KT12-60J/3 KT12-80J/1 交流凸轮控制箱,立新***KT12-80J/1交流凸轮控制器本信息由乐清市迈创电气有限公司发布 KT系列交流凸轮控制器是一种手动操作，直接控制主电路大电流（10A～600A）的开关电器。常用的控制器有KT型凸轮控制器、KG型鼓型控制器和KP型平面控制器，各种控制器的作用和工作原理基本类似，下面以常用的凸轮控制器为例进行说明。信息由乐清市迈创电气有限公司发布 起重开关KT12-80J/1交流凸轮控制器*** 上海立新KT12-80J/1凸轮控制器***多久

型号选型：KT12-25J/1,KT12-25J/2,KT12-25J/3,KT12-25J/5,KT12-25J/24F,KT12-60J/1,KT12-60J/2,KT12-60J/3,KT12-80J/1,KT14-25J/1,KT14-25J/2,KT14-25J/3,KT14-25J/4,KT14-25J/5,KT14-60J/1,KT14-60J/2,KT14-60J/3,KT14-60J/4,KT14-60J/5,KT14-80J/1,KT14-80J/2,KT14-80J/3,KT14-80J/4,KT14-100J/1,KT14-100J/2,KT14-100J/3,KT14-100J/4

凸轮控制器应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。

凸轮控制器是一种大型的手动控制器，主要用于起重设备中直接控制中小型绕线式异步电动机的起动、停止、调速、换向和制动，也适用于有相同要求的其他电力拖动场合。

凸轮控制器主要由触头、转轴、凸轮、杠杆、手柄、灭弧罩及定位机构等组成。图1-9为凸轮控制器的结构原理示意图及图形符号。

凸轮控制器中有多组触点，并由多个凸轮分别控制，以实现对一个较复杂电路中的多个触点进行同时控制。由于凸轮控制器中的触点多，每个触点在每个位置的接通情况各不相同，所以不能用普通的常开常闭触点来表示。

为1极12位凸轮控制器示意图，图1-9（b）所示图形符号表示这一个触点有12个位置，图中的小黑点表示该位置触点接通。由示意图可见，当手柄转到2、3、4和10号位时，由凸轮将触点接通。

为5极12位凸轮控制器，它是由5个1极12位凸轮控制器组合而成。图1-9（d）所示为4极5位凸轮控制器的图形符号，表示有4个触点，每个触点有5个位置，图中的小黑点表示触点在该位接通。例如，当手柄打到右侧1号位时，2、4触点接通。

由于凸轮控制器可直接控制电动机工作，所以其触头容量大并有灭弧装置。凸轮控制器的优点为控制线路简单、开关元件少、维修方便等，缺点为体积较大、操作笨重、不能实现远距离控制。目前使用的凸轮控制器有KT10、KTJl4、KTJl5及KTJl6等系列。

凸轮控制器应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。

凸轮控制器是利用凸轮来操作的控制器。主要用于控制容量30KW的中小型绕线转子异步电动机的起动、调速、停止、换向和制动。它主要由手轮或手柄、触头转轴、凸轮和外壳等组成。通常它有12组触头，9对常开触头，3对常闭触头。其中4对常开触头接在主电路，用于控制电动机的正反转。因其容量大并有石棉水泥制成的灭弧罩。凸轮控制器分有KT型凸轮控制器、KG型鼓型凸轮控制器、KP型平面型控制器，各种控制器的作用和工作原理大致相同。其中有8组触头不带灭弧罩的，常规这8组触头是用来切电阻的。凸轮控制器的动触头7与凸轮控制器12固定在转轴上。凸轮控制器的每一个凸轮控制一个触头，转动手轮1时，凸轮12随轴11转动当凸轮控制器的凸轮凸起的部分顶住滚轮10时，动触头7与静触头6分开。当凸轮的凹处与滚轮相碰时，动触头受到触头弹簧8的作用压在静触头上，动、静触头闭合。在方轴上叠装形状不同的凸轮片，可使各个触头按预订的顺序闭合或者断开。各个动、静触头实现了不同的控制目的。

凸轮控制器是根据配套电动机的容量、额定电压、额定电流来选择，选择时要与凸轮控制器的额定电流、额定电压相等或是大一级。启动、停止时操作手轮不能转动太快，应逐渐启动加挡，以防电动机起动电流过大。停止后要将手轮停在0位。

凸轮控制器是种操作简便，线路简单能承受载重的主令控制之一。

凸轮控制器主要用于起重设备中控制小型绕线式转子异步电动机的启动、停止、调速、换向和制动，也适用于有相同其他电力拖动的场合，如卷扬机等。

亦称接触器式控制器。因为它的动、静触头的动作原理与接触器***类似。至于二者的不同之处，仅仅有别于凸轮控制器是凭借人工操纵的，并且能换接较多数目的电器，而接触器系具有电磁吸引力实现驱动的远距离操作方式，触头数目较少。

是一种大型的控制电器，也是多档位、多触点，利用手动操作，转动凸轮去接通和分断通过大电流的触头转换开关。凸轮控制器主要用于起重设备中控制中小型绕线转子异步电动机的启动，停止，调速，换向和制动，也适用于有相同要求的其它电力拖动场合。

工作原理

凸轮控制器的转轴上套着很多（一般为12片）凸轮片，当手轮经转轴带动转位时，使触点断开或闭合。例如：当凸轮处于一个位置时（滚子在凸轮的凹槽中），触点是闭合的；当凸轮转位而使滚子处于凸缘时，触点就断开。由于这些凸轮片的形状不相同，因此触点额闭合规律也不相同，因而实现了不同的控制要求。

手轮在转动过程中共有11个档位，中间为零位，向左、向右都可以转动5档。

应用范围

应用于钢铁、冶金、机械、轻工、矿山等自动化设备及各种自动流水线上。调整凸轮张角及凸轮组的相对角度可以相应的改变其感应时间。基本元件由凸轮脉冲盘、刻度盘、角度调节盘、电子接近

开关构成，各部件之间用垫片隔开，并通过刻度盘键槽与刻度盘凸键相连，其中脉冲盘是由两个半径相差3mm半圆形盘组成，与角度调节盘固定连接，并用外壳罩住，具有结构紧凑、***、调整方便等特点。开关与凸轮片不接触，无火花、无压力，迅速地发出指令，动作灵敏可靠。

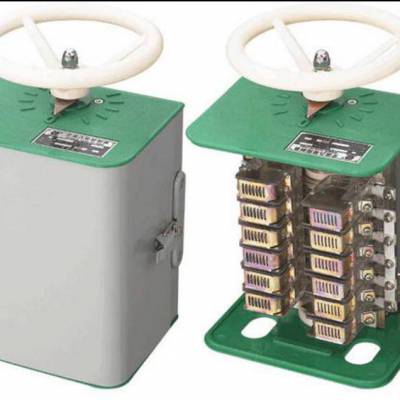

常用的凸轮控制器外形、结构及符号，它们都由静触点、动触点、杠杆、凸轮、转轴和手轮组成。

调整方式

凸轮角度的调整方式：

1:用随机***扳手松开主轴两端的锁紧螺母。

2:用随机***扳手的另一端调整至所需之角度。

3:用随机***扳手旋紧主轴两端的锁紧螺母。

以上所述为卧式凸轮控制器，三线制输出方式分为NPN（常开、常闭、一开一闭），PNP（常开、常闭、一开一闭），二线制输出方式分为常开和常闭。

电路特点

（1）可逆对称电路。

（2）为减少转子电阻段数及控制转子电阻的触点数，采用凸轮控制器控制绕线型电动机时，转子串接不对称电阻。

（3）用于控制提升机构电动机时，提升与下放重物，电动机处于不同的工作状态。

2．控制线路分析

（1）主电路分析

图2凸轮控制器原理图

凸轮控制器操作手柄使电动机定子和转子电路同时处在左边或右边对应各档控制位置。左右两边转子回路接线完全一样。当操作手柄处于***档时，各对触点都不接通，转子电路电阻全部接入，电动机转速***。而处在第五档时，五对触点全部接通，转子电路电阻全部短接，电动机转速。

（2）控制电路分析凸轮控制器的另外三对触点串接在接触器KM的控制回路中，当操作手柄处于零位时，触点1-2、3-4、4-5接通，此时若按下SB则接触器得电吸合并自锁，电源接通，电动机的运行状态由凸轮控制器控制。

（3）保护联锁环节分析控制器3对常闭触点用来实现零位保护、并配合两个运动方向的行程开关SQ1、SQ2实现限位保护。

使用保养

1按照电器原理图的要求，分别逐档操作控制器，观察触头的分合是否与接线图中触头分合程序相符，如不符，应予以调整，所有导线由基座下端两接线孔引出。

2通电前必须检查电动机和电阻器有关电气系统的接线是否正确，接地是否可靠。

3通电后应按相应凸轮控制器细心检查电动机运转情况，若有异常，应立即切断电源，待查明原因后方可继续通电。

4控制器应当按要求经常检修:

a所有螺钉联接部分必须紧固，特别是触头接线螺钉。

b摩擦部分应经常保持一定的润滑。

c触头表面应无明显熔斑，烧熔的部分用细锉刀精心修理，不可用砂纸打磨。
