CW1-4000型4000A/3P固定式智能型***式断路器CW1CW2CW3/HA1/RMW1-3200/3P2000A2500A2900A3200A固定式三极，常熟开关厂CW1CW2CW3智能型***式断路器1250A1600A固定3P4P抽屉式2000A，常熟开关制造有限公司CW1系列售后维修常熟***式断路器智能框架CW1-2000 3p1250A630A1600RMW1DW45，常熟开关智能型DW45常熟CW1-2000/3p***式断路器800A1000A1250A1600A/RMW1上海人民智能控制器，常熟开关抽屉式智能断路器CW1(GW1-2000/3200)3P4P，原装常熟开关CW1(GW1-2000/3200)智能型***式断路器3P 4P，CW1-2000/3P***式断路器2000A1600A1250A框架 ***库存 原装CW1-4000型4000A/4P固定式常熟开关厂

本信息由乐清市迈创电气有限公司发布

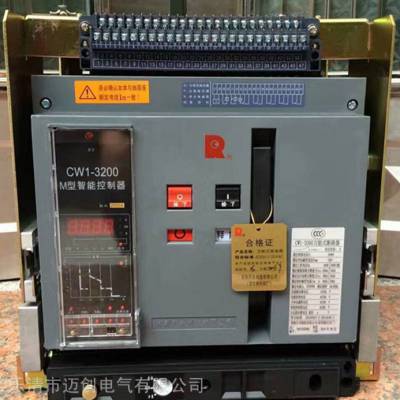

CW1-3200型常熟智能型***式断路器CW1/CW3/CW3/DW45/RMW1型3P/4P固定式抽屉式M型控制器限流选型：630A,800A,1000A,1250A,1600A,2000A,2500A,3200A,4000A,5000A,6300A各种电流规有固定式和抽屉式两种安装方式 不同 具体可详细咨询客服联系 CM3塑壳断路器 常熟CW1框架断路器 CM1塑料外壳式断路器型号 CW2智能型开关柜 CK3交流接触器 CW3***式断路器 CA1双电源转换开关 CJR3热过载继电器 CAP2双电源自动转换开关 CW2智能控制器***式断路器，CW1，CW2智能控制器 CW3开关柜CM3断路器哪里便宜，CM3常熟开关哪里有，CW1生产厂家,CW1断路器质量本条信息由乐清市迈创电气有限公司发布CW1***式断路器3200型常熟智能型

CW1常熟断路器固定式/抽屉式型号:CW1-2000A/3P/4P/630A、CW1-2000/3P/4P/800A、CW1-2000A/3P/4P/1000A CW1-2000/3P/4P/1250A、CW1-2000/3P/4P/1600A、CW1-2000/3P/4P/2000A

CW1-M型智能型***式断路器开关柜型号电流选型:

CW1-2000三极/四极抽屉式/固定式额定电流有:630A,800A,1000A,1250A,1600A,2000A

CW1-3200三极/四极抽屉式/固定式额定电流有:2000A,2500A,2900A，3200A

CW1-4000三极/四极抽屉式/固定式额定电流有:3200A,3600A,4000A

CW1-6300三极/四极抽屉式/固定式额定电流有:4000A,5000A,6300A

常熟开关CW1智能型***式断路器又称框架式断路器是一种能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的机械开关电器。***式断路器用来分配电能和保护线路及电源设备的过载、欠电压、短路等。

这种断路器一般都有一个钢制的框架，所有的零部件均安装在框架内。其容量较大，可装设多种功能的脱扣器和较多的辅助触头，有较高的分段能力和热稳定性，所以常用于要求高分断能力和选择性保护的场所。

框架断路器常用型号及其含义：框架断路器也叫***式断路器，这种断路器一般都有一个钢制的框架（小容量的也可用塑料底板加金属支架构成），所有零部件均安装在这个框架内，主要零部件都是裸露的，导电部分需***行绝缘，再安装在底座上，而且部件大多可以拆卸，便于装配和调整。以DW15系列框架断路器为例说明，这种断路器容量较大，其额定电流一般为630～5000A，可装设多种脱扣器，辅助触头的数量很多，不同的脱扣器组合可以构成不同的保护特性。因此，这种断路器可设计成选择型或非选择型配电电器，也可进行具有反时限动作特性的电动机保护，另外它还可通过辅助触头实现远距离遥控和智能化控制。一般情况下，容量较小（600A以下）的框架断路器多用于保护线路和电源设备的过载、欠电压和短路的保护；容量较大（1000A以上）的框架断路器多用于变压器出线总开关、大容量馈线开关及大型电动机控制。目前，常用的框架断路器有我国自行开发的DW15、DW16、DW45等系列产品；引进国外技术生产的产品有德国AEG公司的ME (DW17)系列、日本三菱公司的AE (DW19)系列及德国西门子公司的3WE系列等，以及国内各生产厂自行开发命名的***产品。

(1) DW15系列框架断路器图2-38所示DW15系列断路器分为一般型和限流型两大类，适用于交流50Hz、额定工作电压至1140V、额定工作电流至4000A的陆上和煤矿井下配电网络中，用来分配电能、保护线路及电源设备的过载、欠电压和短路，也可用于保护电动机或在正常条件下作不频繁启动控制，是DW10系列的换代产品。

DW15系列框架断路器DW15系列断路器型号含义如下：DW15系列断路器型号含义

(2) DW16系列框架断路器图2-39所示DW16系列框架断路器具有较高的短路分断能力和良好的保护特性。操作方式分为手柄式、杠杆式及电磁铁式三种。其相间距离、安装尺寸和飞弧距离等技术指标与DW10系列断路器基本一致，它是DW10系列断路器理想的替代产品，主要用于中小容量电网作主保护开关。DW16系列框架断路器断路器型号含义：断路器型号含义DW16系列断路器具有手动、电动机操作及杠杆传动三种操作方式，脱扣器有过电流、欠电压和分励三种。过电流保护具有过载长延时及短路瞬时动作脱扣器。630A以下小容量断路器具有单相接地保护脱扣器，其结构由电流互感器、分励脱扣器、接地组件等组成，接地组件分为电磁式和电子式两种。使用时应注意单相对地短路保护的对象是变压器中性点直接接地的TN配电系统，且只能用作设备保护。

(3) DW17系列框架断路器图2-40所示DW17系列框架断路器是从德国AEG公司引进ME系列框架断路器技术生产的产品。它适用于交流50Hz额定工作电压380V、660V额定电流630～4000A的配电网络中用来分配电能、保护线路和电源设备（如发电机、整流装置等）免受过载、短路和欠电压等故障的危害，还能直接启动电动机，并具有选择性保护功能。DW17系列框架断路器框架断路器型号含义：框架断路器型号含义

(4) AE(DW18)系列框架断路器：AE(DW18)系列框架断路器是从日本三菱电机公司引进技术生产的产品，国内型号为DW18。该系列产品通断能力大、体积小、功能***、性能***，适用于交流50Hz、额定工作电压至660V，额定电流至3200A的电路中作配电保护用，也可在正常条件下用作线路的不频繁转换用。AE (DW18)系列框架断路器：AE-框架断路器型号含义：AE表示框架式断路器***个表示壳架等级额定电流（A）***个表示脱扣器代号：其中，S--过电流脱扣器；ST--过电流脱扣器+脱扣指示器；SGT--过电流脱扣器+接地脱扣器+脱扣指示器

DW18-Z断路器型号含义：DW表示框架断路器；18表示设计代号；***个若是C则表示抽屉式；不表则默认为固定式；***个表示壳架等级额定电流（A）；Z表示此断路器为智能型。(5) DW45系列框架断路器DW45系列框架断路器是我国自行设计的第三代产品，其特点是智能性，具有结构紧凑、体积小、可靠性高、无飞弧等优点，可实现负载监控、显示、记忆、自动报警、具有通信接口等智能化功能，还可实现远距离遥控，主要技术指标已达到20世纪90年代国外同类产品的***水平。它主要用于交流50Hz、额定电压至660V、额定电流至6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。

***断路器功能介绍：断路器为立体布置形式，触头系统、瞬时过电流脱扣器左右侧板均安装在一 块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面，有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器或电流 电压变换器套在下母线上。欠电压延时装置、热继电器或半导体脱扣器可分别装在下方。 DW15-2000、3200、4000、6300断路器为立体布置形式，由底架、侧板、横梁组成框架，每相触头系统安装在底架上，上面装灭弧室。操作机构在断路器右前方，通过主轴与触头系统相连。电动操作机构通过方轴与机构连 成一体装于断路器下部，作为断路器的贮能或直接闭合之用，贮能后的闭合由释能电磁铁承担。在左侧 板上方装有防回跳机构，以防止断路器在断开时弹跳。各种过电流脱扣器按不同要求装在断路器下方，欠电压，分励脱扣器及电动操作控制部分装在左侧，其中欠电压、分励脱扣器通过脱扣器与放大机构相 连，以减少断路器的脱扣力。12对辅助触头供用户联接二次回路用，面板上有显示断路器工作位置的指 示牌“1”“0”和“贮能”指示，还有供合闸及分闸用的按钮“1”“0”（均按下）。DW15-1000、1600断路器附有正面手动操作手柄；DW15-2500、4000附有检修用的手动操作手柄（均可卸下）。

***式断路器比塑壳断路器的额定电流及壳架等级额定电流大，就是说他允许通过的电流大比如：***断路器一般为(630-6300A),塑壳的(一般在6-800A目前有很多厂家做到1600A)

框架断路器分段能力高且功能完善

塑壳断路器采用塑料化结构，特点是将断路器外壳、框架采用塑料压制而成，将触头、灭弧系统都放在绝缘小室中，防止相间短路，确保电弧向上喷出，***触头系统可靠分断。而框架断路器采用模块化结构，分为框架、触头灭弧系统、手动操作机构、电动操作机构、智能型控制器以及抽屉座等部分。每个部分都成为一个完整独立的部件，组装时只需1-2个螺钉即可将其固定，拆装十分方便有利于检修维护。

塑壳断路器适用于做支路保护开关

框架断路器的所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。手动及电动操作均有，随着微电子技术的发展，目前部分智能型断路器具有区域选择连锁功能，充分***了动作的灵敏性和选择性。

1.按用途分

a.配电用

b.保护电动机用

2.按选择保护性能分

a.选择型

b.非选择性

3.按传动装置分

a.手柄直接传动（正面中央手柄直接传动和侧面手柄直接传动，额定工作电压1140V只供侧面）

b.电磁铁传动

4.按脱扣器种类分

a.具有过电流脱扣器

b.具有过电流脱扣器和分励脱扣器

c.具有过电流脱扣器和欠电压瞬时（或延时）脱扣器

d.具有过电流脱扣器、欠电压瞬时（或延时）脱扣器和分励拖扣器

5.按过电流保护种类分

a.短路瞬时动作

b.过载长延时，短路短延时及特大短路瞬时动作

6.按欠电压保护种类分

a.欠电压瞬时动作

b.欠电压延时动作

7.按主回路进出线方式分

a.板后进出线（水平进出线）

b.板前进出线（垂直进出线）

c.板前进线、板后出线（水平出线、垂直出线）

d.板后出线、板前进线（垂直出线、水平出线）
