品牌:上海人民 | 是否进口:否 | 产地:浙江 |
型号:HD13BX-2000 | 产品特性:材质 |

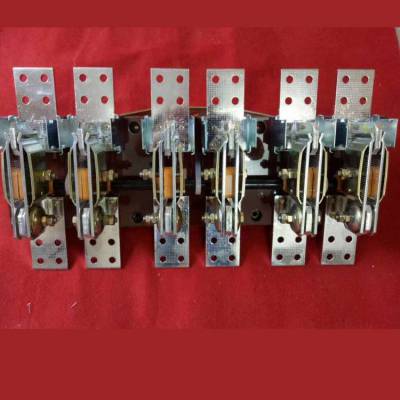

HD13BX-2000/30胶板2000A刀闸旋转式刀开关,HD13BX-2000A/31HD13B极三相3P单投刀开关闸刀隔离开启式旋转杠杆,HD13BX刀开关隔弧罩HD13HD12刀闸灭弧罩200A400A600A1000A1500A,HD13BX-2000/31 2000A 刀开关 旋转式刀开关 铜件 灭弧罩操作手柄,HD13BX-2000/30开启式刀开关单投 2000A闸刀隔离开关胶板 紫铜,HD13BX-2000A/30三极三相HD13B单投刀开关闸刀隔离开启式旋转杠杆,HD13BX-2000A/30 HD13B单投刀开关闸刀隔离开启式旋转总闸31GGD柜,HD13BX-2000/31 2000A 刀开关 旋转式刀开关 铜件 灭弧罩操作手柄,HD13BX-2000A/30 极三相HD13B单投刀开关 闸刀隔离开启式旋转杠杆,上海人民单刀单投3级2000A刀开关HD13BX 2000/3/30厚件黄铜本条信息由乐清市迈创电气有限公司发布
刀开关/低压旋转式刀开关
HD13BX-1500/31刀开关/适用于交流50HZ额定电压380V直流220V额定电流1500A的成套配电系统装置中,用作手动不频繁接通与分断交、直流电路或用作为电气隔离之用。
主要用于动力站,不切断带有电流的电路,作为电气隔离之用。
正面杠杆操作机构式刀开关主要用于正面操作、后面维修的开关柜中,操作机构装在正前方。
侧面操作手柄式刀开关,主要用于动力箱中。
装有灭弧室的带开关可以切断电流负荷,其它只作电气隔离之用。
开关符合IEC60947-3、GB14048.3标准
HD13 开启式刀开关
HD13-200/3,HD13-400/3,HD13-600/3,HD13-1000/3,HD13-1500/3,HD13-2000/3,HD13-3000/3
HD13BX旋转式刀开关
HD13BX -200/3,HD13BX-400/3,HD13BX-600/3,HD13BX-1000/3,HD13BX-1500/3,HD13BX-2000/3,HD13BX-3000/3
一、适用范围
hd系列单投、hs系列双投刀开关适用于交流50hz、额定电压至380v、直流至220v;额定电流至2000a的成套配电装置中,作为不频繁地手动接通和分断交、直流电路或作隔离开关用。
hd(s)11系列中央手柄式刀开关主要用于动力站,不切断带有电流的电路,作为电气隔离之用。
hd(s)12系列侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维护的开关柜中,操作机构可以在柜的两侧安装。
hd(s)13系列中央正面杠杆操作机构式刀开关主要用于正面操作、后面维护的开关柜中,操作机构装在正前方。
hd(s)14系列侧面操作手柄式刀开关,主要用于动力箱中。
装有灭弧室的刀开关可以切断电流负荷,其它系列刀开关只作电气隔离之用。
产品符合gb14048.3标准
二、hd13系列单头开关外形与安装尺寸
三、结构特征
各系列刀开关中,额定工作电流为100a-400a采用单刀片,额定电流为600a-1500a采用双刀片。
HD系列单投刀开关、HS系列双投刀开关适用于交流50Hz、额定电压380V, 直流220V,额定电流至1500A的成套配电系统装置中,用作手动不频繁接通与分断交、直流电路或用作为电气隔离之用。
HD(S)11系列中央手柄式刀开关主要用于动力站,不切断带有电流的电路,作为电气隔离之用。
HD(S)12系列侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维护的开关柜中,操作机构可以在柜的两侧安装。
HD(S)13系列中央正面杠杆操作机构式刀开关主要用于正面操作、后面维护的开关柜中,操作机构装在正前方。
HD(S)14系列侧面操作手柄式刀开关,主要用于动力箱中。
装有灭弧室的刀开关可以切断电流负荷,其它系列刀开关只作电气隔离之用。
触头压力均靠刀片两侧加装片状弹簧来取得。
带有杠杆操作机构的刀开关,用来切断额定电流的均采用灭弧罩,灭弧罩由绝缘板和钢板栅片拼铆而成。不同规格的刀开关均采用同一型式的操作机构。操作机构具有明显的分合指示和可靠的定位装置。
各系列刀开关底板采用玻璃纤维模压板和胶木板。刀开关的动作原理本系列户外交流隔离开关的分合闸的动作基本相同。三级联动时,需将安装完成的各独立的单极隔离开关分别用拉杆等零件连接起来。
1、隔离开关动作原理
隔离开关的操作机构通过连接管与隔离开关的主动级相连,机构主轴旋转90°,带动主动级的绝缘支柱旋转90°,底座内的伞型齿轮带动另一侧绝缘支柱按相反方向旋转,实现分、合闸动作,主动级通过极间联动管、带动另外两个从动极转动,从而保持三相同步动作。
2、接地开关动作原理
三相接地开关的主轴,用水平连接管通过接头连接起来,操作机构的手柄水平旋转90°或竖直旋转180°,通过连杆带动连接管转动,实现接地开关分、合闸动作。
3、配用传动箱动作原理
配用传动箱,水平安装时传动箱的位置可根据需要,置于两极之间,也可置于三极的任意一端。隔离开关操动机构则置于其下,用水煤气管与其连接。当机构主轴旋转时,连接传动箱的水煤气管带动隔离开关中的一个支柱绝缘子转动,此时装在底座中的一对啮合伞齿轮带动另一个支柱绝缘子旋转。从而***了左、右触刀合、合闸动作的一致性。隔离开关的分、合闸转角均为90°,其分、合状态终端位置由隔离开关的机械限位装置确定。
4、配用CSl7一G型手力操动机构动作原理
配用CSl7一G型手力操动机构时,使用CS17-G4、5、6机构对隔离开关进行分、合闸,将机构拔杆移至“E”形槽中间位置,即可扳动机构手柄进行旋转180°进行操作,分、合闸终了再将拔杆由“E”形槽的中心移至“分”“合’’牌方向两端的槽中。使用CS17-G1、2、3机构操作接地开关时,其操作程序与操作隔离开关相同,只是机构手柄为竖直操动。
5、配用附装电磁锁CSl7一G型手力操动机构动作原理。
配用附装电磁锁的CSl7一G型手力操动机构,操作时将机构拔杆移至“E’’形槽中间位置,然后按下电磁锁的按钮;同时将电磁锁旋钮顺时针转至限位处,锁杆退出锁孔,即可扳动机构手柄进行分、合操作。操作终了,电磁锁的锁杆自动复位,***后将拔杆移向锁住位置。
6、配用CSl7型手力操动机构动作原理
配用CSl7型手力操动机构时,操动机构通过水煤气管和带键槽万向接头直接与任意一极隔离开关底座中的轴连接起来。当进行分、合闸操作时,首先将机构上手柄置于水平位置,再水平旋转,其顺时针方向为合闸;逆时针方向为分闸。隔离开关的分合位置由操动机构上相应的位置及隔离开关的机械限位装置限定,操作完成后,将手柄竖起,用锁环扣住。
7、操动机构中的辅助开关与机构的主轴连接在一起,在分,合闸动作时将相应的触点切断或闭合,发出相应的分、合信号。
8、隔离开关和接地开关的分、合动作,是通过水煤气管连动三相同步动作。
