***库存TD2A500C420V4X原装顿汉布什电压变送器/电流互感器TD2A500C420V4X***中央空调配件，顿汉布什电压变送器TD2A500C420V4X/***中央空调配件，顿汉布什配件电流互感器黑色TD2A500C420V4X电流变送器***，原装顿汉布什电压变送器TD2A500C420V4X/***中央空调配件，原厂顿汉布什电流互感器TD2A500C420V4X***DB顿汉布什空调配，原厂顿汉布什空调配件TD2A500C420V4X电流互感器***DB电流传感器，配件 电流传感器TD2A500C420V4X 配件，顿汉布什电流互感器TD2A500C420V4X中央空调传感器变送器模块，马来西亚进口顿汉布什配件电流互感器黑色TD2A500C420V4X电流变送器***询价/咨询乐清市迈创电气有限公司/TD2A500C420V4X原装顿汉布什电压变送器/电流互感器

参数说明

一、电流互感器型号[3]：

字母：L—电流互感器

***字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序

接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护***

第四字母：B—带保护级；C—差动保护；D—D级；Q—***型；J—***型ZG

第五数字：电压等级产品序号

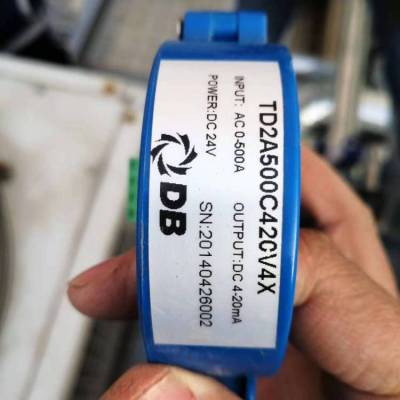

电流变送器TD2A500C420V4X

顿汉布什电流变送器：

用途说明：

1.用于监控顿汉布什机组运行电流

2.适用于顿汉布什水冷全封闭冷水机组、风冷全封闭热泵机组、水冷半封闭冷水机组、风冷半封闭热泵机组、水冷离心式冷水机组

常见故障：

电流的输入模拟量迟，不准确，出现偏大或偏小电流值时会改变机组上卸载动作，从而影响机组的正常使用。

一、电流互感器在空调试验室的作用

空调或压缩机试验室通常要用电参数测量仪测量产品的功率、电流等电参数，其测试回路中经常会用到电流互感器。

因为电表受体积所限，容量也就受到制约，负载电流过大就会烧毁电表，为此，试验室配套了电流互感器，供电表计量的电流为***，电表就安全了。

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。电流互感器，可以把实际的电流转变为***的电流。每个仪表不可能接在电流实际值很大的导线或母线上，所以要通过互感器将其转换为数值较小的二次值，再通过变比来反映一次侧的实际值。

二、电流互感器的原理

电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来使用 ，二次侧不可开路。

三、电流互感器二次侧为什么不能开路

大部分电气工程师都听过这样的一句话：“电流互感器的二次侧不能开路，电压互感器二次侧不能短路”。那么电流互感器二次为什么不能开路呢？是什么原理呢？会产生什么样的后果呢？下面为大家仔细的分析。 电流互感器的测量电路如下图所示，一次侧电流是由被测试的电路决定的，当负荷的电阻大小不同时，一次侧的电流大小也不同，在正常运行时，电流互感器的二次侧相当于短路，二次侧电流有强烈的去磁作用，即二次侧的磁动势近似与一次侧的磁动势大小相等、方向相反，因而产生铁芯中的磁通所需的合成磁动势和相应的励磁电流很小。

若二次侧开路，则一次侧电流全部成为励磁电流，使铁心中的磁通增大，铁芯过分饱和，铁耗急剧增大，引起互感器发热损坏。同时因二次侧绕组匝数很多，将会感应出危险的高电压，危及操作人员和测量设备的安全。电流互感器正常工作（不开路） 电流互感器正常工作的时候，二次侧所接负载为电流表或电度表电流线圈以及变送器等，这些线圈的阻抗都很小，基本上运行在短路状态。这种情况下，电流互感器的一次电流和二次电流所产生的磁通相互抵消，使铁芯中的磁通密度维持在较低水平，通常在零点几特斯拉（磁通密度的单位：T），由于二次侧电阻很小，所以二次侧电压也很低。

电流互感器二次侧开路情况下当电流互感器二次侧绕组开路时，这时候一次电流如果没有变化，二次回路断开，或者电阻很大，那么二次侧的电流为0，或者非常小，二次线圈或铁芯的磁通量就很小，不能抵消掉一次磁通量。这时候一次电流全部变为励磁电流，使铁芯饱和，这个变化是突然的，叫突变，它的磁通密度高达几个特斯拉以上。磁通密度突变，二次电压很高。

电流互感器二次开路的后果这种情况出现后，会产生以下后果： 1. 二次侧可能产生数千伏电压，高电压可能击穿电流互感器的绝缘，使整个配电设备外壳带电，也可能让检修人员触电，有生命危险。 2. 铁芯突变饱和会使互感器的铁芯损耗增加，铁芯会发热，损坏互感器。 3. 互感器铁芯饱和，计量失准，CT比差和角差加大。我公司主要销往的城市分别有:上海、浙江、江苏、安徽、内蒙古、新疆、重庆、云南、陕西、河北、河南、湖北、湖南、江西、四川、广东、广西、香港、吉林、黑龙江、辽宁、宁夏、甘肃、陕西、山东、福建、海南等地。多年来我们凭借良好的质量和信誉，已于几百家客户建立了长期合作的关系。
