CM3-630M/3300-630A原常熟开关厂MCCB塑壳断路器

CM3系列交流塑壳断路器CM3-630M/3300-630A原常熟开关厂塑壳断路器CM3-800L/3300 800A MCCB咨询乐清市迈创电气有限公司/唐工

CM3-63C/3300,CM3-63L/3300,CM3-63M/3300,CM3-63H/3300,CM3-100C/3300,CM3-100L/3300,CM3-100M/3300,CM3-100H/3300,CM3-160C/3300,CM3-160L/3300,CM3-160M/3300,CM3-160H/3300,CM3-225C/3300,CM3-225L/3300,CM3-225M/3300,CM3-225H/3300,CM3-250C/3300,CM3-250L/3300,CM3-250M/3300,CM3-250H/3300,CM3-400C/3300,CM3-400L/3300,CM3-400M/3300,CM3-400H/3300,CM3-630C/3300,CM3-630L/3300,CM3-630M/3300,CM3-630H/3300,CM3-800C/3300,CM3-800L/3300,CM3-800M/3300,CM3-800H/3300,CM3-63C/4300,CM3-63L/4300,CM3-63M/4300,CM3-63H/4300,CM3-100C/4300,CM3-100L/4300,CM3-100M/4300,CM3-100H/4300,CM3-160C/4300,CM3-160L/4300,CM3-160M/4300,CM3-160H/4300,CM3-225C/4300,CM3-225L/4300,CM3-225M/4300,CM3-225H/4300,CM3-250C/4300,CM3-250L/4300,CM3-250M/4300,CM3-250H/4300,CM3-400C/4300,CM3-400L/4300,CM3-400M/4300,CM3-400H/4300,CM3-630C/4300,CM3-630L/4300,CM3-630M/4300,CM3-630H/4300,CM3-800C/4300,CM3-800L/4300,CM3-800M/4300,CM3-800H/4300

CM3系列塑料外壳式断路器（以下简称断路器）是制造技术研制,开发的***断路器之一。其额定工作电压至690V额定绝缘电压800V额定冲击耐受电压达到8kV,额定电流10A~800A。CM3系列断路器适用于配电和电动机保护场合，也适用于消防场合。断路器可具有过载报警不脱扣功能，当线路过负荷时，安装了带有此功能的断路器不跳闸仅输出过负荷信号，保障供电连续性，满足了GB50054*4.3.5条“突然断电比过负载造成其过负载保护应作用于信号而不应作用于切断电路”要求。断路器具有过载,短路,欠电压保护等功能，能保护线路和电源设备不受损坏。

断路器按照其额定**短路分断能力（Icu）的高低，分为C型（基本型）L型（标准型）M型（较高分断型）H型（高分断型）四类。该断路器具有体积小,分断高,飞弧短（加装零飞弧罩实现零飞弧）等特点。

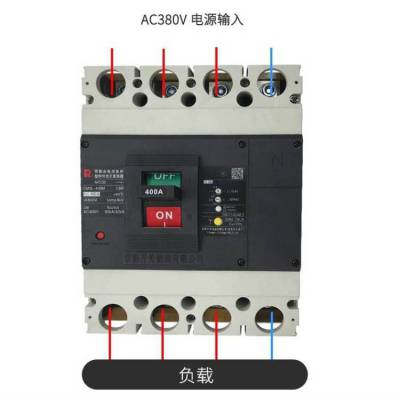

断路器**短路分断能力级别为C,L,M型可倒进线连接；M型使用于AC690V电压时及H型不可倒进线，即1,3,5接电源线，2,4,6接负载线。

产品外形美观，布局合理，可垂直安装（即竖装），亦可水平安装（即横装），是*为理想的电器产品。

常熟开关制造有限公司（原常熟开关厂）塑壳断路器

CM6系列塑壳断路器

CM5系列塑壳断路器

CM3系列塑壳断路器

CM3系列交流塑壳断路器

CM3E系列电子式塑壳断路器

CM3Z系列智能型塑壳断路器

CM3L系列带剩余电流保护塑壳断路器

CM3ZL多功能带剩余电流保护智能型塑壳断路器

CM3ZL/ZH自动重合闸带剩余电流保护智能型塑壳断路器

CM3-HU系列高电压等级塑壳断路器

CM3DC系列直流塑壳断路器

CM3DC-HU系列高电压塑料外壳式断路器

CM3系列F型光伏***交流塑壳断路器

CM3L系列F型带剩余电流保护塑料外壳式断路器

CM2(L/Z)系列塑壳断路器

CM1(L/E/Z)系列塑壳断路器

CA1双电源切换开关

CAP3系列自动转换开关（16-630A）

CAP3系列自动转换开关（630b-4000A）

CA1W系列自动转换开关

CAP2系列自动转换开关

CAP1系列自动转换开关

CA1B系列CB级自动转换开关

CA1B系列PC级自动转换开关

CTE1H系列自动转换开关电器

CA1系列自动转换开关

CH3微型断路器

三相塑料外壳式断路器一般由触头系统,灭弧系统,操作机构,脱扣器,外壳等构成。

当短路时，大电流(一般10至12倍)产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作(电流越大，动作时间越短)。

有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，***安全运行。而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m仍然继续燃烧不熄灭。故灭弧是高压断路器必须解决的问题。

吹弧熄弧的原理主要是冷却电弧减弱热游离，另一方面通过吹弧拉长电弧***带电粒子的复合和扩散，同时把弧隙中的带电粒子吹散，迅速恢复介质的绝缘强度。

低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。它功能相当于闸刀开关,过电流继电器,失压继电器,热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

低压断路器具有多种保护功能(过载,短路,欠电压保护等),动作值可调,分断能力高,操作方便,安全等优点，所以被***应用。结构和工作原理低压断路器由操作机构,触点,保护装置(各种脱扣器),灭弧系统等组成。

低压断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电。

本体规格附件选择

壳架等级额定电流

63A100A250A400A630A800A

极数

2P3P4P

极限短路分断能力

C 35kA L 50kA M 70kA H 100kA

额定电流

100A12***140A160A180A200A22***250A31***350A400A500A630A700A800A

脱扣器代号

3 热电磁脱扣器2 单电磁脱扣器

附件代号1

0 无附件1 分励脱扣器2 辅助触头（1***NC）3 欠压脱扣器4 分励辅助（1***NC）5 分励欠压6 双辅助（2NO2NC）7 辅助欠压（1***NC）

附件代号2

0 无附件8 报警触头2 辅助触头（2NO2NC）5 双辅助（3NO3NC）报警

保护用途

配电保护2 电动机保护

接线形式

板前接线R【板后接线】PR【插入式板后接线】PF【插入式板前接线】

操作方式

本体操作手操机构电操机构

欠压脱扣器可选代号

不选配

过载报警不脱扣功能

不配备

备注：

CM3-800中800A电流暂不提供插入式和抽出式

顾客订制附件

机械联锁

状态上传模块

***测量一体化模块附件

FMDJ接收模块

连接线
