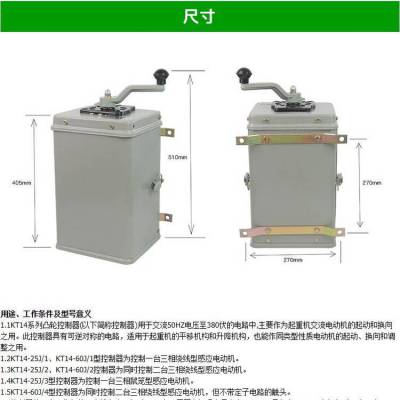

KT10-60J/1凸轮控制器KT10-25J/1触头总成尺寸咨询乐清市迈创电气有限公司

一、产品用途

KT10系列交流凸轮控制器（简称控制器），主要用于交流50HZ电压至380伏的电动机起动、调速、及换向之用，也适用于类似要求的其它电力驱动系统。

二、结构特征

接触系统由转动式单断点触头元件及钢制灭弧罩等组成。控制器的定位由定位棘轮、定位杠杆、定位弹簧实现，控制器为保护式，有钢板外壳、上下基座由铸铁组成。

KT-100、160J交流凸轮控制器（简称控制器），主要用于起重设备中，控制380伏以下三相交流感应电动机的起动、停止、调速和换向。也适用于有相同要求的其它电力驱动装置中。

三、结构概述

在外壳内装有凸轮轴、支柱和固定在支柱上的接触系统。接触系统做成转动式单断点，在动触头的杠杆上带有滚子；在定子回路接触系统上带有内衬陶土铁质灭弧罩；在部分转子电路接触系统上带有铁质灭弧罩。控制器的定位是由定位棘轮，定位杠杆，定位弹簧实现的。控制器制成保护式，具有钢板外壳，上下基座为铸铁制件。当凸轮轴转动时，接触系统按规定的程序关合和断开。

四、使用和维护

1.控制器安装后，应进行试车，运转正常，方可投入使用。否则应查明原因，排除故障再行试车。

2.控制器应定期检查维护，经常用锉刀消除触头上的熔斑。触头在***触头压力和触头超行程条件下，触头厚度经修理后不得小于4毫米。（触头压力1.8~2.5公斤，折算到触头处超行程3~5毫米，开距8~13毫米）。

3.切电阻用装有灭弧罩的接触元件，在使用中如电弧不大，可以将灭弧罩用作电源触头的备件。

4.经常保持转动部分的润滑，及时性更换损坏零件，保持连结紧固。

5.电联接处必须保持足够压力，以防温度过高伤害绝缘，特别要注意软联接在绝缘基座上连接点的压力。

使用和维护

控制器安装后，应进行试车，运转正常，方可投入使用。否则应查明原因，排除故障再行试车。控制器应定期检查维护，经常用锉刀消除触头上的熔斑。触头在***触头压力和触头超行程条件下，触头厚度经修理后不得小于4毫米。（触头压力1.8~2.5公斤，折算到触头处超行程3~5毫米，开距8~13毫米）。切电阻用装有灭弧罩的接触元件，在使用中如电弧不大，可以将灭弧罩用作电源触头的备件。经常保持转动部分的润滑，及时性更换损坏零件，保持连结紧固。电联接处必须保持足够压力，以防温度过高伤害绝缘，特别要注意软联接在绝缘基座上连接点的压力。乐清市迈创电气有限公司是一家***从事高低压电器设计研发生产制造集销售于一体的企业。公司主要生产：接触器系列：交流接触器、直流接触器、电容接触器；继电器系列：小型继电器、时间继电器；断路器系列：小型断路器、塑壳断路器、 断路器；双电源开关，负荷隔离开关等等系列型号的工业用及建筑用低压电器
