品牌:人民 | 产品特性:材质 | 是否进口:否 |
产地:浙江 | 加工定制:是 | 型号:HD13BX-2000 |
低压电器名称:刀开关 | 是否专供外贸:否 | 3C证书编号:13867770469 |
额定电流:2000A | 额定电压:380V | 产品认证:CCC |
特色服务:开关配套件 | 适用范围:低压工业电器 | 最小包装数:1 |
物料编号:0577-61755829 | 型号报价:1600 |

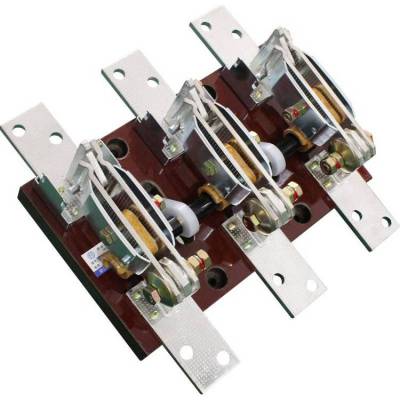

HD13BX旋转式刀开关HD13BX-2000/10电流2000A
HD13BX旋转式刀开关HD13BX-2000/20
HD13BX旋转式刀开关HD13BX-2000/30
HD13BX旋转式刀开关HD13BX-2000/31
HD13BX旋转式刀开关HD13BX-2000/40
HD13BX旋转式刀开关HD13BX-2000/41
HD13BX-2000A/30旋转式刀开关HD13BX-2000/30紫铜加厚HD13B刀开关闸刀隔离开启式旋转总闸GGD柜2000A紫铜加厚HD13BX-2000/30HD13B单投刀开关闸刀隔离开启式旋转总闸2000A上海人民单投3级开启式旋转式刀开关HD13BX2000/3/30厚件紫铜GGD【***】单投开启式旋转刀开关HD13BX2000/30紫铜胶板HD13BX-2000A/313P三相HD13B单投开启式刀开关隔离刀闸双拼型30正泰HD13-2000/30BX胶板2000A刀闸旋转式刀开关HD13BX-2000A/31301600A旋转杠杆式单投闸刀开关三相线3P开启式HD13BX2000A/302000A开启式刀开关隔离开关厚铜HD13BX-2000A/30三相线3P单投开启式刀开关HD13B旋转杠杆隔离闸刀,单投开启式闸刀开关HD13BX-2000A/30313P三极胶板黄紫铜***件,单投开启式旋转刀开关HD13BX2000/30紫铜胶板上海人民电器开关厂刀开关尺寸咨询乐清市迈创电气有限公司//唐工HD13BX-1000/31,HD13BX-1500,HD13BX-3000/31,HD13BX-2000/30大电流HD13BX-2000A/30刀开关HD13B-2000A/30三相隔离刀闸开关2000A安HD13BX-2000A/30极三相HD13B单投刀开关闸刀隔离开启式旋转杠杆
相关产品型号选型
HG1F系列熔断器式刀开关
HG1系列熔断器式刀开关
HR6系列熔断器式隔离开关
HR5系列熔断器式隔离开关
HR17B系列熔断器式隔离开关
HR17系列熔断器式隔离开关
HD17系列刀形隔离器
HS11系列刀开关
HD12系列刀开关
HS12系列刀开关
HD13系列刀开关
HD14系列刀开关
HS14系列刀开关
HS13系列刀开关
HR3系列熔断器式刀开关
HD11系列刀开关
HD13系列大电流刀开关
HD13系列刀开关
适用范围
HD13系列刀开关,适用于交流50Hz额定电压交流400V直流230V约定发热电流至4000A的成套配电装置中。带有灭弧室的刀开关用作手动不频繁接通与分断负载电路,不带灭弧室的刀开关只作电气隔离之用。刀开关结构简单、操作方便,符合IEC60947-3、GB14048.3标准。
HD11、HS11系列中央手柄式刀开关主要用于动力站,不切断带有电流的电路,作为电气隔离之用。
HD12、HS12系列侧方正面杠杆操作机构式刀开关关主要用于正面操作、前面维修的开关柜中,操作机构装在开关柜的两侧。
HD13、HS13系列中央正面杠杆操作机构式刀开关关主要用于正面操作、后面维修的开关柜中,操作机构装在开关柜的正前方。
HD14、HS14系列侧面操作手柄式刀开关主要用于动力箱中。
结构特征
1、刀开关200.400A采用单刀片、600.1000.1500A采用双刀片、2000.3000.4000A采用两组双刀片并联组成,所有刀片二侧装有片装弹簧以取得触头压力,且刀片、联接板、触头皆镀锡,用来***表面保护和改善导线连接时的接触电阻。
2、杠杆传动机构式的刀开关中装有灭弧室,以***分断负载电路时的***,且灭弧室由酚醛层压纸板和金属灭弧栅铆合而成,大大增强了刀开关的灭弧能力。
3、中央正面杠杆传动式的刀开关,为了便于开关板的设计和安装,从200-4000A的纵向安装尺寸皆相同。
4、刀开关采用统—型式的传动机构,具有可靠的定位装置及明显的断开、闭合指示标志。
5、刀开关的安装底板有玻板、胶板两种,玻板采用酚醛玻璃纤维模压塑料模压成形、胶板采用酚醛层压纸板,都具有良好的机械强度与介电功能。
HD13BX-2000旋转式刀开关正常工作条件和安装条件
1.周围空气温度不高于+40℃。不低于-5℃。
2.安装地点的海拔不超过2000m.
3.温度:温度为+40℃时,空气的相动湿度不超过50%,在较低的温度下可以允许有较高的相对温度,例如:20℃时达90%,对由于温度变化偶尔产生的凝露应采取***措施。
4.周围环境的污染等级为3级。
5.开关应安装在无***摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
