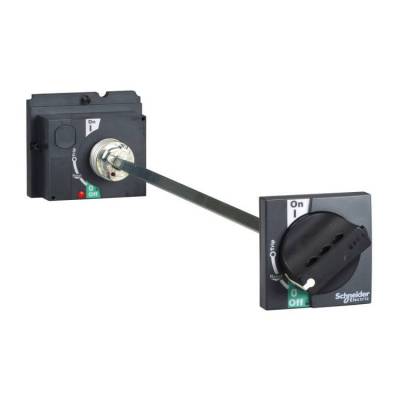

施,耐得低压电气塑壳断路器常用附件,标准延伸旋转手柄LV429338三相四线断路器延伸旋转手柄LV429338适用CVS/NSX100N/160N/250N/400N新品旋转手柄操作机构配NS/CVS/NSX100-160-250断路器手.操42定,延伸旋转手柄操作机构配NS/CVS/NSX100A-160A-250A断路器手操,施,耐得延伸旋转手柄LV429338适用于CVSNSX100A160A250A黑色***LV429354施耐得机械联锁NSX100A/160A/250A附件拨动手柄开关互锁,CVS/NSX100A/160A/250A塑壳断路器标准延伸旋转手柄LV429338直接旋转手柄NSX100N/160N/250N直接手动操作机构LV429337订货号CVS/NSX100A/160A/250A塑壳断路器直接旋转手柄黑色LV429337手柄订货号NS/NSE/NSX100A/160A/250N/F/H断路器操作手柄加长延长杆Schneider配套NSX-标准延伸旋转手柄(400A-630A)LV432598尺寸咨询乐清市迈创电气有限公司/唐

NSX系列塑料外壳式断路器其额定绝缘电压为950V适用于交流50Hz或60Hz额定工作电压690V及以下,额定工作电流12.***至630A的电流中,用来分配电能在正常条件下做不频繁的闭合和断开之用,并在线路和设备过载、欠电压时起保护作用。额定壳架等级电流在400A及以下的断路器,也可作鼠笼型电动机的不频繁起动,运转中断开以及在电动机过载,短路及欠电压时起保护作用。

MCCB塑壳断路器NSX100N分类NSX塑壳断路器附件LV432598旋转操作手柄

1、按安装方式分为：垂直安装、横装。

2、按断路器的用途分：配电保护型、电动机保护型。

3、按接线方式分：板前接线、板后接线、插入式接线。

4、按操作方式分：手柄直接操作、外部转动手柄操作、电动操作。

5、按脱扣器型式分：仅有瞬时动作脱扣器（电磁脱扣器）、热动+电磁脱扣器（复式）、电子脱扣器。

6、按极数分：二极、三极、四极。四极断路器中,中性极（N极）的型式有四种：A型：N极不安装过电流脱扣器,且N极始终接通不与其他三极一起合分。B型：N极不安装过电流脱扣器,且N极与其他三极一起合分。C型：N极安装过电流脱扣器,且N极与其他三极一起合分。D型：N极安装过电流脱扣器,且N极始终接通,不与其他三极一起合分。

技术参数：

速度：普通型灭弧介质：空气式

结构：塑壳式

壳架电流：100A,160A,250A,400A,630A

分断等级：36KA,50KA,70KA,100KA,150KA

操作方式：拨动手柄,旋转手柄,延伸旋转手柄,电动操作机构

安装方式：固定式,插入式,抽出式

应用范围:配电保护、电动机保护、发电机保护400Hz应用、负荷开关、双电源切换系统

五大市场：工业、能源及基础设施、公商建、民用住宅、数据中心。

NSX拨动式手柄断路器机械连锁的安装。

需注意安装NSX拨动式手柄断路器机械连锁时,NSX100~2503P两台断路器间距为35mm,NSX400~6303P两台断路器间距为45mm,将隔块和联锁机构用螺丝固定在一起,并通过接地端子接地。打开断路器面盖,将标签贴在面盖右侧,以免档住标签。将两台断路器手柄置于分闸位置,再将拔片拔至右边安装左侧断路器固定螺丝,再将拔片拔至左边安装右侧断路器固定螺丝。左右拔动机械联锁几次,如无卡塞证明安装正确,将机械联锁拔片拔至左侧加上挂锁,右侧断路器能合能分,左侧断路器无法合闸,将机械联锁拔片拔至右侧加上挂锁,左侧断路器能合能分,右侧断路器无法合闸,这样就实现了两台断路器二合一的方案。CM1NXMNSX-250A400A630A塑壳断路器手动操作机构柜外操作手柄
