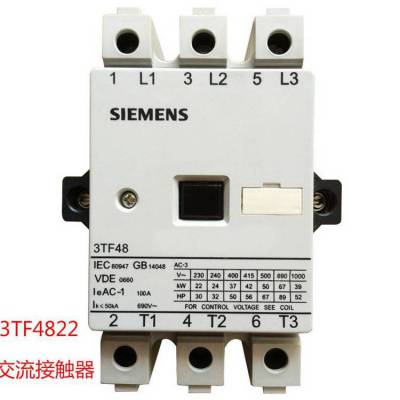

7***安交流接触器3TF4822-0XM0电压AC220V订货期，3TF47/48交流接触器CJX1-75动静主触头银触点接触片，CJX1-75/22交流接触器8*** 3TF48 24V 36V110V 220V 380V，CJX1-75/22单相交流接触器三相36/48/110/127/220/380V代替3TF48交流接触器，接触器3TF44 45 3TF46 3TF47 3TF48 3TF49 3TF50 3TF51，3TF48交流接触器3TF4822-0XM0电流7***电压220V，3TF48交流接触器3TF4822-0XM0 220V 3TF48220XM0 3TF4822，3TF48接触器主触点3TF4844-0X三动六静触点

交流接触器型号3TB系列:3TB40、3TB41、3TB42、3TB43、3TB44

交流接触器型号3TF系列:3TF30、3TF31、3TF32、3TF33、3TF34

3TF35、3TF40、3TF41、3TF42、3TF43、3TF44、3TF45、3TF46、3TF47、3TF48、3TF49、3TF50、3TF51、3TF52、3TF53、3TF54、3TF55、3TF56、3TF68、3TF69

以下是部分3TF系列交流接触器常用型号及电流说明:

3TF30-9A，3TF31-12A，3TF32-16A，3TF34-22A，3TF35-38A，3TF40-9A，3TF41-12A，3TF42-16A，3TF43-22A，3TF44-32A，3TF45-38A，3TF46-4***，3TF47-63A，3TF48-7***，3TF49-8***，3TF50-110A，3TF51-140A，3TF52-170A，3TF53-20***，3TF54-250A，3TF55-300A，3TF56-400A，3TF68-630A，3TF69-820A。原装***、******、***、质量可靠、原厂品质、、******、售后保障、当天发货、批发零售、假一罚十、乐清市迈创电气有限公司主要销售全国城市区域分别有:山东省、陕西省、甘肃省、宁夏、辽宁、黑龙江、吉林、福建、广东、广西、香港、上海、浙江、江苏、安徽、重庆、云南、内蒙古、陕西、河北、天津、河南、湖南、湖北、江西、四川、北京、深圳、广州、海南等地。我们凭借良好的质量和信誉建立了长期合作的客户已于百家，欢迎新客户来电咨询洽谈。本信息由乐清市迈创电气有限公司发布

3TF系列交流接触器适用于交流50Hz或60Hz,电压至于660V，额定电流至630A的电力线路中,供远距离和控制电动机接通与分断，接触器的控制电路有交流（AC）和直流（DC）二种。两台接触器加装机械联锁机构，组成可逆接触器，***适合于电梯电路以及需要电气与机械双重联锁的电路。温馨提示:如需确认实物图片请联系客服或拨打公司销售热线！我们竭诚为您服务！3TF交流接触器产品优点

安全性能好、重量轻面弧罩材料用不饱和树脂、耐弧性好、不会碎裂、灭弧室呈封闭型、飞弧距离小、可缩小电气箱体尺寸。主触头系统结构***触头磨损小电寿命增加、电磁铁工作可靠，损耗少、噪音小、且具有很高的机械强度操作频率和控制容量高。

3TF交流接触器型号

CJX1（3TB/3TF）交流接触器静动触头型号:

CJX1-9/12替代3TB40/41静动触头、CJX1-16/22替代3TB42/43静动触头、CJX1-32替代3TB44静动触头、CJX1-38替代3TF44静动触头、CJX1-45替代3TF46静动触头、CJX1-63替代3TF47静动触头、CJX1-75替代3TF48静动触头、CJX1-85替代3TF49静动触头、CJX1-110替代3TF50静动触头、CJX1-140替代3TF51静动触头、CJX1-170替代3TF52静动触头、CJX1-205替代3TF53静动触头、CJX1-250替代3TF54静动触头、CJX1-300替代3TF55静动触头、CJX1-400替代3TF56静动触头、CJX1-475替代3TF57静动触头（一套=3动6静）以上A级触头为85%银氧化镉、B级为50%银氧化镉、C级为30%银氧化镉、D级为铜基合金点触点。

交流接触器的结构主要由电磁系统（铁芯、线圈）和触头组成。线圈有铁芯固定不动，当接通开关线圈通电时，铁芯线圈产生电磁吸力，使动铁芯吸合。同时动铁芯带动三个动触头向下运动与三个静触头接触，使电源可以由接触器的输入端送到接触器的输出端。、

交流接触器的电路分为主回路、控制电路两部分。通常把负载电源供电回路叫主回路，把线圈通断控制回路叫控制回路。主回路包括电机、电加热器等供电电路，控制回路则有过电压、过电流、欠电压、超温保护、压力保护等电路。、

使用交流接触器时，应按其电流不小于负载额定值的原则，来选择电流等级。例如：电机额定电流为8.6A，应***10A的交流接触器。

接触器共有6组接线柱（实际上只有5组半，稍后解释），上下两个接线柱为一路，何为一路？可以理解为一个车道，相邻的两路就是相邻的两个车道。接线时要把需要的那一路相对应的两个接线柱同时接到一个支路中，才能起作用。接线柱分为上下两层，上层4组，下层2组。

实际上，接触器的接线柱数量并不固定，本文只以此型号为例。

上图中可以看到，下面一层有两个接线柱，标号为A1，A2（A2旁边那个螺丝不是接线柱，是接触器本身的固定螺丝），其实把接触器换个角度才能看得见，实际上下面只有A2正下方对应了一个接线柱。这是因为A1和A2对应的是同一个线圈，即接触器线圈，它们可以分别接到两个支路，但是出线是同一根，因此这只能算1组半接线柱。

上层四组接线柱中，L1,L2,L3为常开触点，接在主回路中；NO为常闭触点，接在控制回路中。

接触器的符号含义：接触器中，只会出现A1,A2,L1,L2,L3,T1,T2,T3,NO,NC几个符号，其中，A1,A2为线圈，用法上文已经提到。L1与T1，L2与T2，L3与T3，分别为三组常开触点，叫做“主触点”（主触头），只能接在主回路中。NO和NC分别为常闭触点和常开触点，叫做“辅助触点”（辅助触头），只能接在控制回路中。上图中这种型号的接触器，只有NO，没有NC。

接触器各个接线柱的位置可能有所不同，如有的型号接触器的辅助触点较小，更容易与主触点区别开来。接触器、继电器及各类开关的触点，正常工作状态是：要么处于接通短路的状态，要么处于断开开路的工作状态。那么它们存在如下这些不正常的状态：

1、触点开关本身带来的故障

1）该处于接通短路的工作状态确不能通电在触点开关的接触面上存在不同程度的氧化、锈蚀、粉尘、生物霉菌、变形、异物掉在触点接触面上、触点因电击电弧而熔断导致触点不能正常接通通电。在无电状态下，用万用表蜂鸣档（数字表）或R×1档（机械表）测量时会有不鸣、阻值较大或无穷大的反应，就属这类故障。这类故障在维修中所占比例。

2）该处于断开开路的工作状态确不能断电触点因变形、电击电弧发热而烧结在一起，导致该断开的而不能断开的故障。

2、机械原因带来的故障

1）电气元件本身的机械原因带来的故障种类接触器、继电器、种类开关中，都有活动的机械装置。因这些机械动作引起的传导不到位，导致触点动作也不到位而出现该接通而接不通，该断开而断不开的故障。

机械设备中，各种开关类检测元件某种发生位移（包括安装位置的位移、产生机械动作的杠杆变形、滚轮磨损变形等）引起的元件动作异常故障。

2）机械设备中的运动部件带来的故障在机械设备中，如各滑块、档板、棘轮、棘爪、凸轮、保护装置等，因机械动作的不正常所引起的元件动作异常的故障。

3、联接线路故障

（1）在控制箱、接线盒内及暴露在外的联接导线，易被鼠类咬断而开路。

（2）在设备周边布设的联接导线，虽穿了护导管，但因工作场所中的重物、拖车等的轧压、碾压、机械式剪切而开路。

（3）剥线时对导体的剪切挤压，会造成此处的内应力下降，如遇机械振动极易断裂而开路。

（4）活动部位布线不合理引起的折断导线的故障。

2）联接导线穿越墙板、金属导管开口处、各开关进线孔故障导线穿越墙板处（如电箱、接线盒的穿线孔）、各开关进线处的锁紧螺母松动脱落，或金属导管的开口处没处理光滑，导致导线在此处的磨损所引起的线对壳（墙板、机架接有保护地线）、线对线的短路、开路故障。

3）各种连接方式故障

（1）接线柱故障

接线柱未旋紧、使用中自然的松动，大小线同接时，大线压紧而小线未压紧，绝缘层压入接线柱内引起的不通电状态，剥线长度不够或孔径不足，采用扩孔法后使接线柱内接触面积减少致使不能满足额定截流量，这会引起不能通电、时通时不通、足额负载后损毁接线柱等故障。

采用止动式螺丝（俗称止头螺丝）接线时用力过度引起压断线的故障。

（2）各种接线鼻子故障

小线用大鼻子（圆孔鼻）导致未压紧、用错压线模具导致未压紧或压断鼻管、采用开口式接线鼻子时，鼻子的机械强度不够导致压不紧或在使用后因氧化而松动、大线用小鼻子不能满足额定截流量，这会引起接触不良、过热而损毁接线鼻子等故障。

焊接式的接线鼻子采用具用腐蚀性的助焊剂而未处理干净，会加速焊点周边的氧化，特别是在多股线中使每一支小线的直径缩减少，引起内应力和机械强度下降而形成断点的故障。

（3）手工接线故障

手工接线有三大要求：一是接头处的接触面积要适当地大于所接线的横截面积；二是接头处的机械强度要与所接线的机械强度相当；三是绝缘处理要达到所接线的绝缘等级要求。

在实际操作中，由于受环境、具体部位、工具、材料人为因素的制约，接线时没有达到工艺要求而引起的故障。

此处为个人经验：铝线相接、铝铜相接时，剥好线后先涂抹一层抗氧化剂（凡士林、油脂）再接线，接头处的接触面积要大于所接线的横截面积的2.5~4倍，接好后再涂抹一层抗氧化剂，基层绝缘处理好后，再用相同规格的热缩管包面，使其能程度地隔绝空气。

接触器的线圈通电后产生磁场，吸引铁芯克服弹簧压力带动接触器的动触头向静触头运动，使两触头紧密吸合，使线路接通。接触器的线圈停电后，磁场消失，在弹簧作用下，铁芯带动接触器的动触头，经瞬时灭弧后离开静触头，使线路断开。特点是：动作快、通断能力强、使用***、安全、经济。乐清市迈创电气有限公司坐落于浙江温州柳市是（中国电器之都）是全国低压电器生产基地，是世界的低压电器集散地。本公司集中交流接触器、空气开关、起动器、熔断器、断路器、互感器、继电器、变压器、调压器、稳压器、刀开关、隔离开关、行程开关、电磁铁、信号灯、按钮、硅整流器、金具、开关箱柜等等高低压电器、输变电设备、仪器仪表、建筑电器、通信设备、电线电缆等20000多种规格的产品和各产品的配件。
