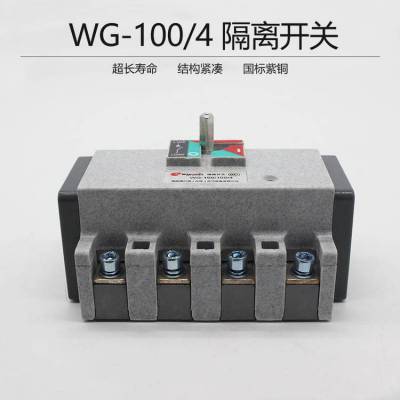

WG-100/100A80A63A3P负荷隔离开关柜内操作低压隔离开关三相咨询乐清市迈创电气有限公司WG-100型63A/3P4P负荷隔离开关柜内操作

负荷隔离开关安全性能好采用复合式触头，操作机构采用弹簧蓄能，瞬时释放的加速机构，瞬时接通和分断，双断点触头机构。与操作受柄的力度无关，***提高了各项电气性能和机械性能。

双电源转换开关采用过零位技术，紧急情况下可强制置零（同时切断两路电源）。

具有明显通断位置指示，挂锁等功能，可靠实现电源与负载间的隔离。

施耐德万高WG系列负荷隔离开关额定工作电流选型：63A100A12***160A200A250A31***400A500A630A800A1000A1250A1600A

WG系列负荷隔离开关(柜内操作)：

WG-125/3WG-160/3WG-200/3WG-250/3

WG-315/3WG-400/3WG-500/3WG-630/3

WG-1000/3WG-1250/3WG-1600/3

WG-125/4WG-160/4WG-200/4WG-250/4

WG-315/4WG-400/4WG-500/4WG-630/4

WG-1000/4WG-1250/4WG-1600/4

WG系列负荷隔离开关(柜外操作)：

WG-125/3JWG-200/3JWG-250/3JWG-315/3J

WG-400/3JWG-500/3JWG-630/3JWG-1000/3J

WG-1250/3JWG-1600/3JWG-2000/3JWG-2500/3J

WG-3150/3JWG-4000/3J

WG-125/4JWG-200/4JWG-250/4JWG-315/4J

WG-400/4JWG-500/4JWG-630/4JWG-1000/4J

WG-1250/4JWG-1600/4JWG-2000/4JWG-2500/4J

WG-3150/4JWG-4000/4J

WG系列负荷隔离开关(板后接线柜外操作)：

WG-125/3JBWG-200/3JBWG-250/3JBWG-315/3JB

WG-400/3JBWG-500/3JBWG-630/3JBWG-1000/3JB

WG-1250/3JBWG-1600/3JB

WG-125/4JBWG-200/4JBWG-250/4JBWG-315/4JB

WG-400/4JBWG-500/4JBWG-630/4JBWG-1000/4JB

WG-1250/4JBWG-1600/4JB

WG-125/3JWG-200/3JWG-250/3JWG-315/3J

WG-400/3JWG-500/3JWG-630/3JWG-1000/3J

WG-1250/3JWG-1600/3J

WG-125/4JWG-200/4JWG-250/4JWG-315/4J

WG-400/4JWG-500/4JWG-630/4JWG-1000/4J

WG-1250/4JWG-1600/4J

负荷隔离开关WG(WG)系列

WG-63A/3,WG-63A/4,WG-100A/3WG-100A/4,WG-160A/3,WG-160A/4,

WG-250A/3,WG-250A/4,WG-400A/3,WG-400A/4,WG-630A/3,WG-630A/4,

WG-1000A/3,WG-1000A/4,WG-1250A/3,WG-1250A/4,WG-1600A/3,

WG-1600A/4,WG-2500A/3,WG-2500A/4,WG-3150A/3,WG-3150A/4,

WG-4000A/3,WG-4000A/4

负荷隔离开关熔断组WGR(WGR)系列

WGR-63A/3,WGR-63A/4,WGR-160A/3,WGR-160A/4,WGR-250A/3,WGR-250A/4,

WGR-400A/3,WGR-400A/4,WGR-630A/3,WGR-630A/4,WGR-1250A/3,WGR-1250A/4

侧面操作隔离开关WGC(WGC)系列

WG-160A/3C,WG-160A/4C,WG-250A/3C,WG-250A/4C,WG-400A/3C,

WG-400A/4C,WG-630A/3C,WG-630A/4C,WG-1000A/3C,WG-1000A/4C,

WG-1250A/3C,WG-1250A/4C,WG-1600A/3C,WG-1600A/4C,WG-2500A/3C,

WG-2500A/4C,WG-3150A/3C,WG-3150A/4C

转换隔离开关WGZ1(WGZ1)系列

WG-100A/3Z1,WG-100A/4Z1,WG-160A/3Z1,WG-160A/4Z1,

WG-250A/3Z1,WG-250A/4Z1,WG-400A/3Z1,WG-400A/4Z1,WG-630A/3Z1,

WG-630A/4Z1,WG-1000A/3Z1,WG-1000A/4Z1,WG-1250A

万高负荷隔离开关***适用于建筑、电力、石油化工及其它行业的配电系统和自动化系统。

模块化设计结构，具有灵活多样的组合性，采用玻璃纤维增强不饱合聚脂树脂制造外壳，有很高的介电性能，防护能力和可靠的操作安全性。

操作机构是弹簧蓄能、瞬时释放的加速机构，瞬时接通与分断双断点触头结构。与操作手柄的速度无关，***提高了各项电气性能与机械性能。

多种结构与操作方式，有直接观察触头通断状态的窗口，有柜内、柜外操作，有正面、侧面操作，有板后接线。

负荷隔离开关造型美观、新颖、简洁、体积小功能全是同类产品中理想的选择。

WG系列负荷隔离开关适用于交流50Hz额定工作电压380V及以下，额定电流至1600A的配电或电动机网络中作为不频繁接通，分断电路及线路的隔离之用。

产品***应用于建筑电力化工等行业的输配电及自动化等系统。为国内同类产品的更新换代产品。

产品造型新颖美观体积小功能全是同类产品的选择。

产品派生有拒外操作，板后接线，PC级自动转换开关（WATSG）等形式系列产品。

施耐德WG负荷隔离开关产品新颖、美观、实用体积小、可带载进行合分操作防护等级IP20，使用***串，并联双断点，隔离距离直接显示触头分、合状态弹簧储能机构、达到速通、速断。

铁螺母锁紧、提高接线端机械强度金属栅片灭弧系统及长电弧通道设计不仅提高分断能力，而且减小弧区绝缘体炭化，降低泄漏电流。

具有三级、四级、柜外操作和板前、板后接线形式等多种产品。

可选一组辅助触头（一常开、一常闭）

标准配置型号，定制配置型号/符合IEC和GB标准/通过CCC认证和EMC测试

额定电压：690V额定电流：32A—1600A极数：3P，4P机械寿命：8000次zui短切换时间：

1、弹簧蓄能瞬时释放的加速机构实现了快速接通或分断(13．8米／秒)，与操作手枘速度无关，***提高了熄灭电弧能力。

2、由玻璃纤维增强不饱和聚脂树脂制造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性。

3、并联双断点触头具有自清洁作用。

4、所有触头材料是铜镀银合金，具有两个分离触头面。

5、隔离距离大。

6、在“0"位时，可同时用三把锁锁住手柄，可靠避免误操作。

WG负荷隔离开关的作用施耐德万高隔离开关批发WG-100A/3P负荷开关是由熔断器和隔离开关组合而成的，由隔离开关断开正常运行电流，由熔断器开断回路故障电流，所以，负荷开关对于电机有一定的保护作用。但是应当在负荷开关后面加上接触器，以作为电机回路的操作元件和过负荷及过流保护元件。不应当只是用负荷开关来操作回路，因为负荷开关不是允许频繁操作的元件，而且对于电机的保护也不全。

WG负荷隔离开关特点施耐德万高隔离开关

采用双列复合式触头、横拉式机构、微电机预储能以及微电子控制技术，基本实现零飞弧（无灭弧罩）采用可靠的机械联锁和电气联锁,采用过零位技术，紧急情况下可强制置零（同时切断两路电源）具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离。

wg系列负荷隔离开关适用于交流50Hz额定工作电压380V及以下额定电流100a-1600a（1000a以上的只作电器隔离）额定绝缘电压至800v及以下额定工作电压至690v及以下直流额定工作电压440v及以下的配电或电动机网络中作为不频繁的配电或电动机网络作为不频繁接通、分断电路及线路的隔离之用。

wgr系列隔离开关熔断器组使用于交流50hz额定电流100a-630a额定工作电压400v及以下的配电或电动机网络中作为分配电能，在正常条件下不频繁接通、分断电路及线路和设备的短路保护和隔离之用。

产品应用

用于配电线路的隔离及保护。

配合自动转换开关对重要负荷提供安全、可靠供电。

对易产生谐波的设备如ups系统、变频器和电容器、提供隔离及保护。
